閘門開度傳感器工作原理
閘門開度傳感器（也叫閘位計）是由旋轉編碼器和其它形式的耦合器、顯示、控制器、傳輸電纜、RS485串品或4-20電流信號接口等部分組成。其主要有軸連接式閘門開度傳感器和拉繩式閘門開度傳感器兩種類型，應用廣泛。

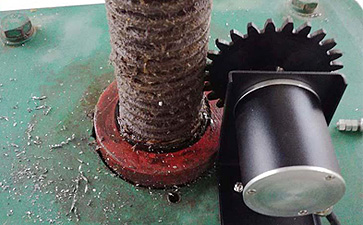

閘門開度傳感器的工作原理為：當閘門作垂直運動或旋轉運動，與閘門啟閉機旋轉軸連接或與閘門直接相連的耦合器即作同步運動，耦合器再驅動編碼器的主軸轉動，即可通過編碼器的電插座輸出與轉動位置相對應的閘位編碼電信號。對于平板閘，輸出電信號經硬件或軟件譯碼，用于顯示和測控；對于弧形或人字形閘門，由開度儀表或計算機對格雷碼進行自動換算或數字處理后輸出。
